TV-Normen, Kabel und anderes

Wie auch das PAL Signal wird NTSC im sog. Interlaced Modus übertragen, dabei wird jedes Bild aus 2 Halbbildern zusammengesetz (gerade/ungerade Zeilennummern).

Der Interlaced Modus ist ein Überbleibsel aus der Zeit als noch nicht genügend Bandbreite zur Verfügung stand um 60 Vollbilder mit 576 Zeilen (50/625 bei PAL) zu übertragen, er macht sich einen Trick zunutze um das menschliche Auge zu überlisten.

Normalerweise nimmt unser Auge alles unter 50 Bildwiederholungen als Flimmern wahr, d.h es muß ein kontinuierlicher Strom von 50 Bildern/Sekunde angezeigt werden um Flimmern zu vermeiden, dies entspräche 31.250Hz (32,5kHz), da dies techn. nicht möglich war entschied man sich dazu 50 Halbbilder/Sekunde (60 bei NTSC) zu übertragen, was bei PAL 50Hz * 312,5 Zeilen = 15.625Hz (ca. 15kHz) entspricht. Da die Phosphorizierende Schicht der Bildröhre nachleuchtet und das Auge etwas träge ist konnte man auf diese Weise das Problem umgehen und das Flimmern minimieren.

Dieses Format wird auch 576i50 für PAL oder 480i60 für NTSC genannt um die gleichen Kennzeichnungen wie bei der Vollbildtechnik (Progressive Scan) auch bei der Halbbildtechnik (Interlaced) zu verwenden.

Seien es die lästge "PAL-Balken" z.B. bei Final Fantasy (wir erinnern uns 100Zeilen weniger) oder mangelnde Geschwindigkeitsanpassung (10Hz sind rund 17% Verlust) welche vor allem bei schnellen Action und Rennspielen zum tragen kommt all dies läßt sich auf schlampige PAL Anpassung zurückführen, das es auch anders geht beweißt u.a. Nintendo immer wieder.

PAL Plus ist eine Weiterentwicklung von PAL mit einem Seitenverhältnis von 16:9 und verbesserter Signalverarbeitung aber eher uninteresant.

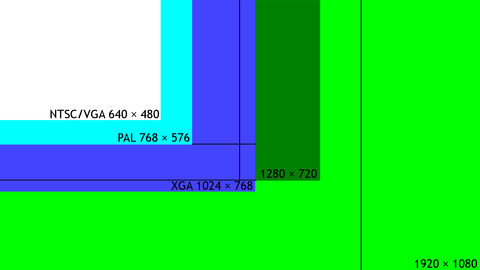

HDTV (High Definition Television) ist kurz gesagt die Zukunft des Fernsehens, durch die stark erhöte Zeilenzahl von 720 bzw 1080 Zeilen erhöht sich die Bildqualität enorm, HDTV ist ein Sammelbegriff, der eine Reihe von Fernsehnormen bezeichnet, die sich durch eine gegenüber dem herkömmlichem Fernsehen durch größere Zeilenzahl (720, 1050, 1080, 1125, 1200 oder 1250) erhöhte Auflösung, höhere Bildwechselrate und sowie eines verändertes Seitenverhältnis (16:9 oder 1:1,78) auszeichnen.

Um die Probleme die bei der Konvertierung von NTSC zu PAL (ja, auch das soll es geben :D) und umgekehrt entstehen zu verhindern müssen HDTV Geräte alle Modi beherschen, es besteht also zu hoffen das mit HDTV ein schwarz/weiß Bild der Vergangenheit angehört.

Das Synchron Signal kann auf versch. art und Weise z.B. per FBAS über das SCART Kabel übermittelt werden, dies heißt dann sRGB (s für Signal, nicht für Super), eine andere Methode ist die gemeinsame Übertragung über den "Grün" Kanal welches sich dann RGsB nennt, bei PC´s werden bei sog. BNC Anschlüßen die Werte für Horizontale-/Vertikale Synchronisation nochmals getrennt übertragen, diese Methode nennt sich RGB HV (und nich BNC Anschluß, BNC ist die Kabelnorm).

Ausgegeben wird das RGB Signal über die SCART Verbindungsbuchse, oder in ganz seltenen Fällen zur mittles 5 Cinch/RCA oder BNC Buchsen als RGB HV (findet aber bei Konsolen keine Verwendung und ist eher bei Projektoren, Grafikkarten etc. zu finden).

SVHS steht RGB bei der Bildqualität in nichts nach, findet jedoch vor allem in den USA eine große Rolle da dort RGB nahezu unbekannt ist.

Unter Cinch versteht man eine genormte Steckverbinder zur Übertragung von elektrischen Signalen die an Koaxialkabeln verwendet werden, ursprünglich stammt Cinch aus den USA und ausgesprochen wird es ßinch (wie city) und nicht etwa Kinch oder Tschintsch.

Verwendet wird Cinch hauptsächlich bei der Übertragung von Audio- und Videodaten wobei meist die Farbkombination rot/weiß für den Stereo Sound und gelb für das Videosignal im FBAS/Composite verwendet werden.

Achtung: Da der Innenleiter vor der Masse-/Abschirmung Kontakt bekommt sollte man Cinch nur bei Ausgeschalteten Gerät anschließen.

Bei SVHS Kabeln werden Helligkeits- (=Luminanz) und Farb- (=Chrominanz) Signal ähnlich der RGB Methode getrennt an den Fernseher übertragen, SVHS Kabel übertragen keine Audiodaten an den Fernseher sondern nur das Bild, diese müssen also getrennt in eine Anlage oder den Fernseher gelangen.

Meist findet ein Stecker im Mini DIN Format verwendeung, heute kann das S-Videosignal aber auch über SCART-Stecker übertragen werden jedoch muss der betreffende SCART-Stecker ausdrücklich S-Video unterstützen, da es nicht Bestandteil des SCART-Standards ist!

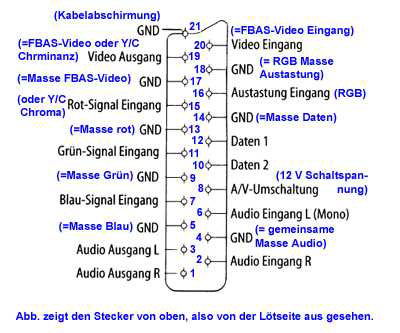

SCART (Syndicat des Constructeurs d'Appareils Radiorecepteurs et Televiseurs) ist sowas wie die Eierlegende Wollmilchsau der Video und Audio- übertragung, und bezeichnet eine sehr vielseitige aber auch störanfällige Verbindungs- art zwischen Video- und Audiokomponenten. Folgende Videosignale werden mit SCART übertragen: FBAS (Composite), SVHS, RGB sowie Stereo Audio.

Bei Scart Kabeln ist zu beachten, dass nicht bei jedem Kabel sind alle 21 Leitungen beschaltet sind, meistens sind bei Kabeln die anderen Geräten beilagen (also meist die dei man zuhause hat) nur die für das Gerät benötigten Anschlüße belegt. Wichtig ist bei allen Start Kabel Varianten, dass je nach Belegung das Videosignal nur in die eine oder andere Richtung fließt, d.h. assymetrische Scartkabel funktionieren richtungsgebunden weshalb viele einen in/out Schalter haben.

Außerdem existieren für alle oben gennanten Übertragungsarten (FBAS/Composite, RGB, SVHS)alle mögl. Arten von SCART Adaptern.
